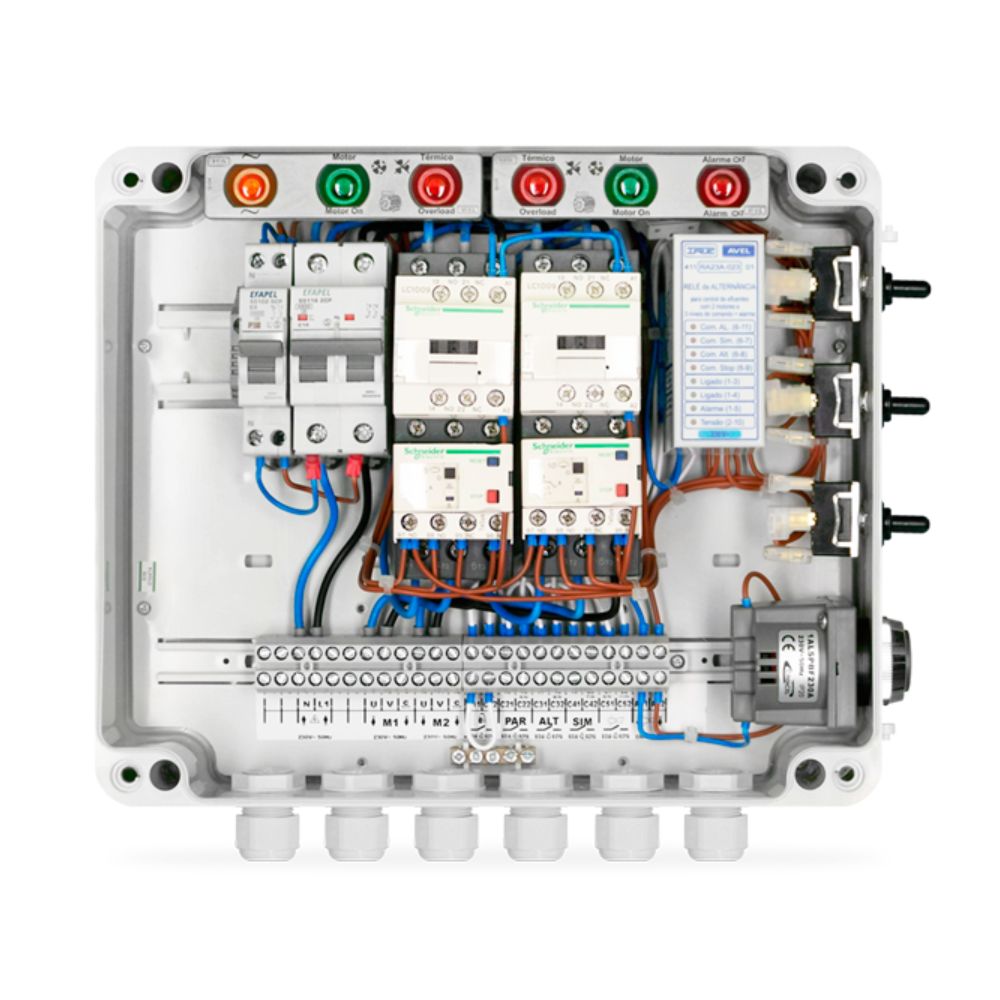

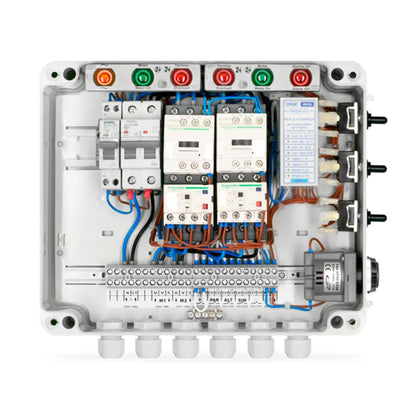

Quadro de Alternância com Alarme Monofásico 8,0-12,5A 230V

Descrição

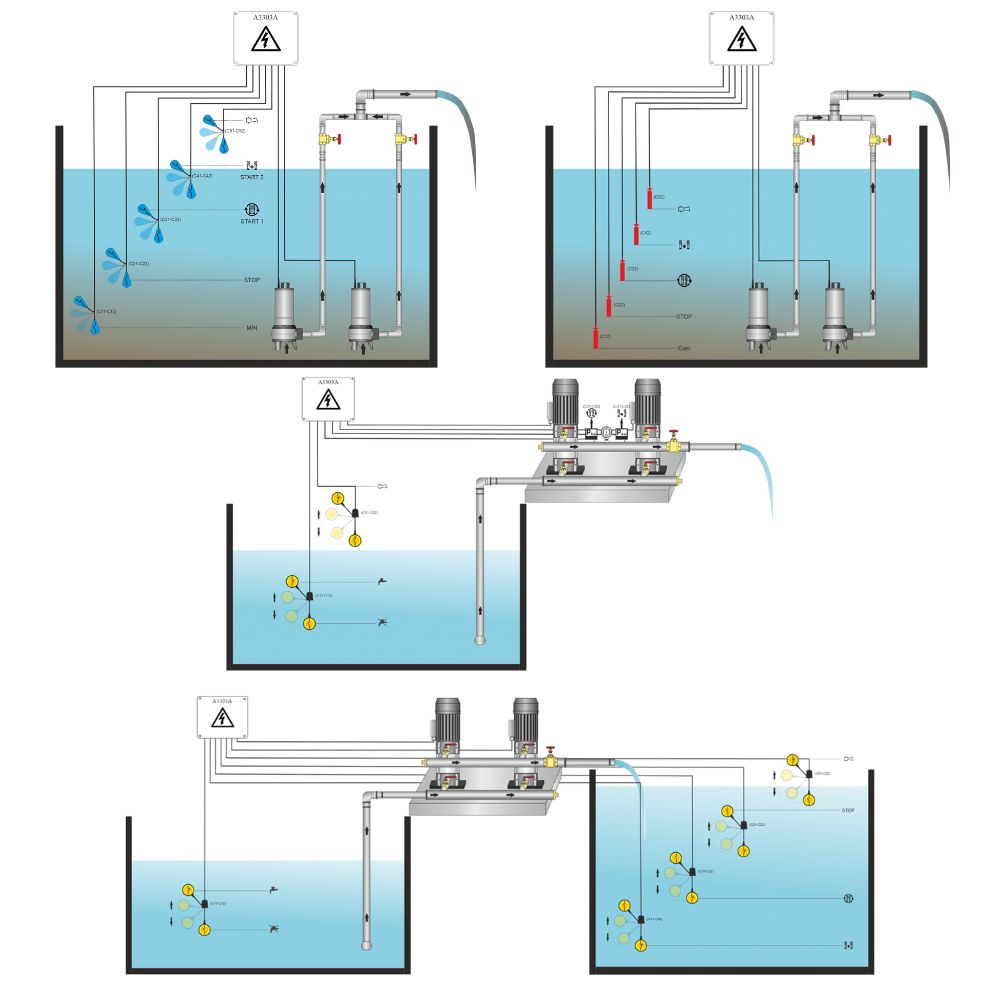

O Quadro de Alternância com Alarme Monofásico 8,0-12,5A 230V foi desenvolvido para o comando e proteção de eletrobombas utilizadas em centrais hidropneumáticas, ou para a bombagem de efluentes com 2 eletrobombas.

Características

-Caixa plástica 300x250x140 mm em ABS cinza RAL7035 com dobradiça e com tampa transparente em policarbonato
-Relé de alternância para comando de alternância e simultaneidade
-Alarme sonoro e luminoso incluídos
-Funcionamento automático, manual ou desligado, comandado em cada uma das bombas de forma independente por comutador de 3 posições com cápsula protetora
-Funcionamento do alarme sonoro em automático, teste ou desligado, por comutador 3 posições com cápsula protetora, sem interferir no alarme luminoso

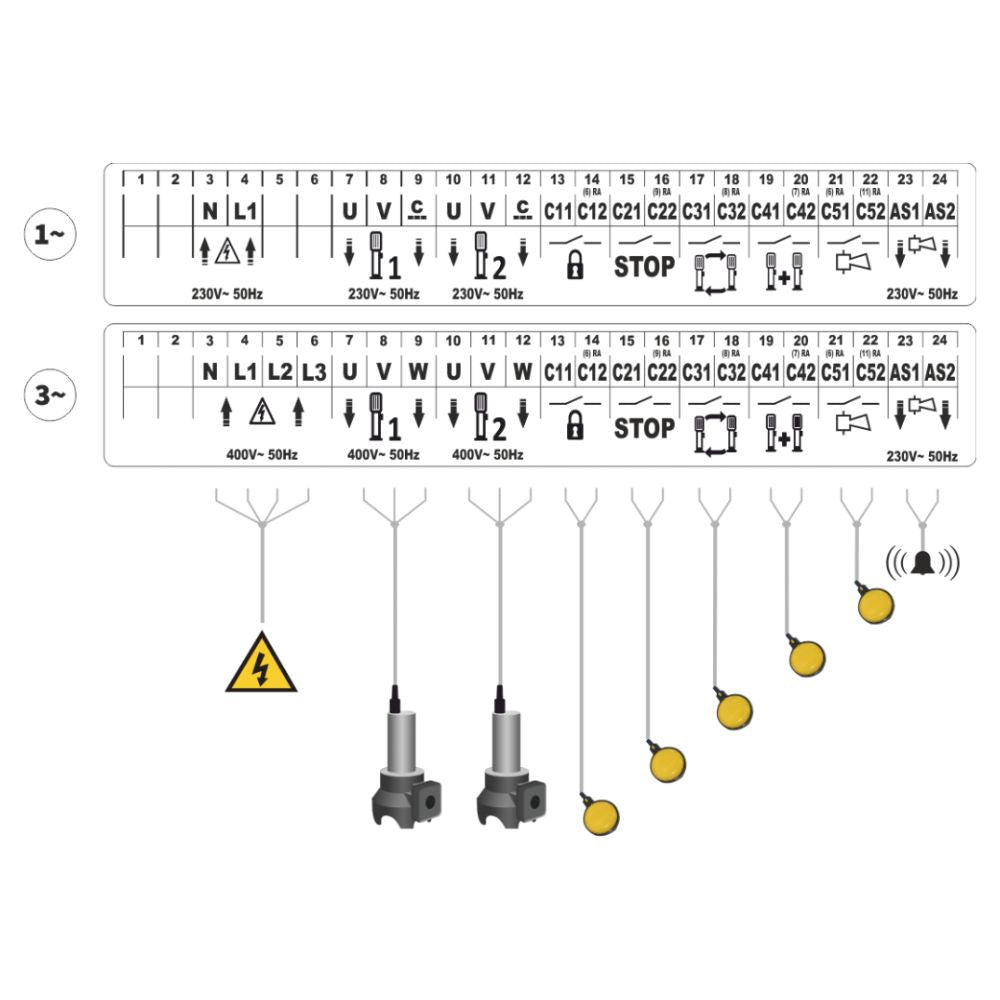

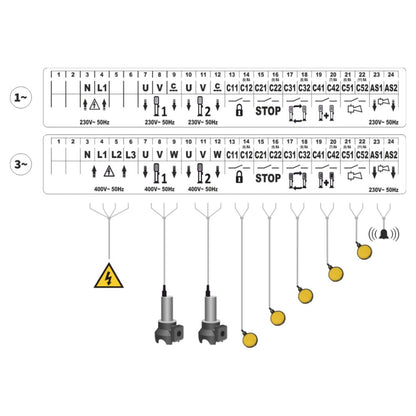

-Ligação com tensão reduzida (12V) para comando remoto do arranque (C31-C32, C41-C42) e paragem (C21-C22) dos motores (pressostato, boia ou outros)
-Ligação com tensão reduzida (12V) para comando remoto de segurança (C11-C12) (pressostato, boia ou outro)
-Ligação com tensão reduzida (12V) para comando remoto de alarme (C51-C52) (pressostato, boia ou outro)
-Proteção do circuito de comando através de disjuntor
-Proteção do circuito de potência contra curto-circuitos através de disjuntor
-Proteção do circuito de potência contra sobrecargas através de relé térmico
-Indicação de presença de fase no circuito de comando (sinalizador amarelo)
-Indicação individual de motor ligado (sinalizadores verdes)
-Indicação individual de disparo térmico (sinalizadores vermelhos)
-Indicação de alarme ligado (sinalizador vermelho e alarme sonoro)
-6 Bucins, para passagem dos cabos de ligação
